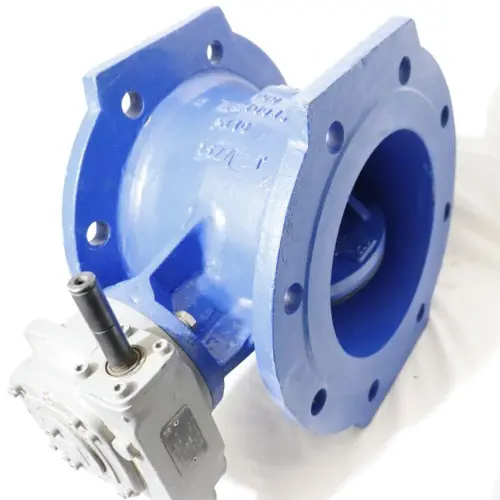

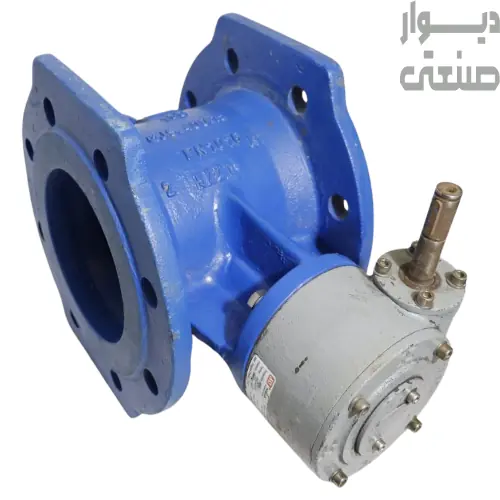

شیر پروانه ای گیربکسی 8 اینچ 16 بار میراب

شیر پروانه‌ای گیربکسی 8 اینچ PN16

شیر پروانه‌ای گیربکسی 8 اینچ 16 بار میراب از نوع ویفری (Wafer Type) بوده و برای قطع و وصل یا کنترل جریان در خطوط انتقال آب، فاضلاب و سیستم‌های تحت فشار استفاده می‌شود. وجود گیربکس حلزونی باعث عملکرد نرم، دقیق و ایمن در سایزهای بالاتر می‌شود.

مشخصات فنی

• سایز اسمی (DN): 8 اینچ (DN200)

• فشار کاری: PN16 (حداکثر 16 بار)

• نوع اتصال: ویفری (نصب بین دو فلنج)

• استاندارد فلنج: DIN EN 1092-2 (PN10/16)

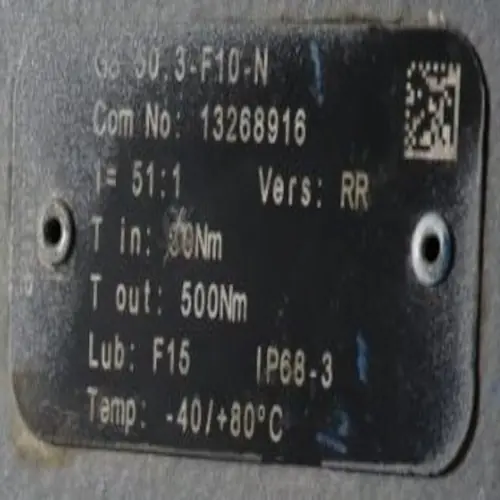

• عملگر: گیربکسی دستی (Worm Gear Operator)

• کلاس آب‌بندی: نشتی صفر (Bubble Tight)

• دمای کاری: تا حدود 110°C (بسته به نوع لاستیک آب‌بند)

جنس قطعات

• بدنه: چدن داکتیل GGG40 / GJS-400 با پوشش اپوکسی پودری الکترواستاتیک (حداقل 250 میکرون)

• دیسک: چدن داکتیل با پوشش اپوکسی یا استنلس استیل (بسته به مدل)

• محور: استنلس استیل مقاوم در برابر خوردگی

• آب‌بند (Seat): EPDM مناسب آب شرب (در برخی مدل‌ها NBR)

• گیربکس: چدن یا فولاد رنگ‌شده با مکانیزم حلزونی خودقفل‌شونده

ابعاد تقریبی DN200

• قطر خارجی بدنه: حدود 340 میلی‌متر

• فاصله Face to Face: حدود 60 میلی‌متر (طبق EN 558 سری 20)

• ارتفاع کلی با گیربکس: حدود 380–450 میلی‌متر

• وزن تقریبی: 30 تا 40 کیلوگرم

مزایا

• آب‌بندی کامل در فشار 16 بار

• مقاومت بالا در برابر خوردگی و زنگ‌زدگی

• طول عمر بالا در شبکه‌های آبرسانی

• عملکرد نرم و ایمن به کمک گیربکس خودقفل‌شونده

• قابلیت نصب در خطوط افقی و عمودی

کاربردها

• شبکه‌های توزیع آب شهری

• ایستگاه‌های پمپاژ

• صنایع آب و فاضلاب

• سیستم‌های صنعتی و تأسیسات بزرگ

• خطوط انتقال سیالات غیرخورنده
