شیر پروانه‌ای ویفری 3 اینچ PN 16

شیر پروانه‌ای ویفری 3 اینچ PN16

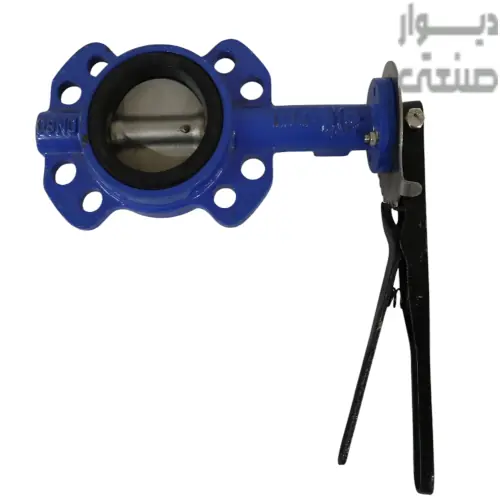

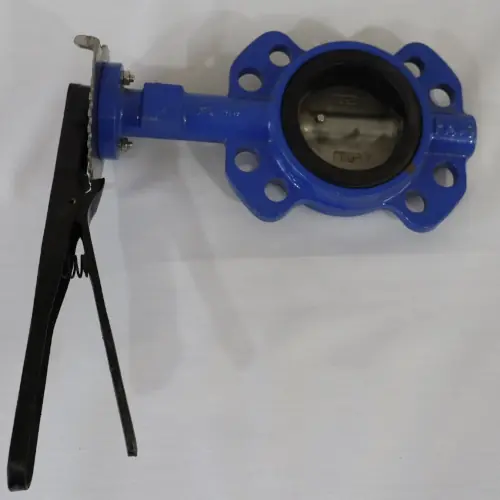

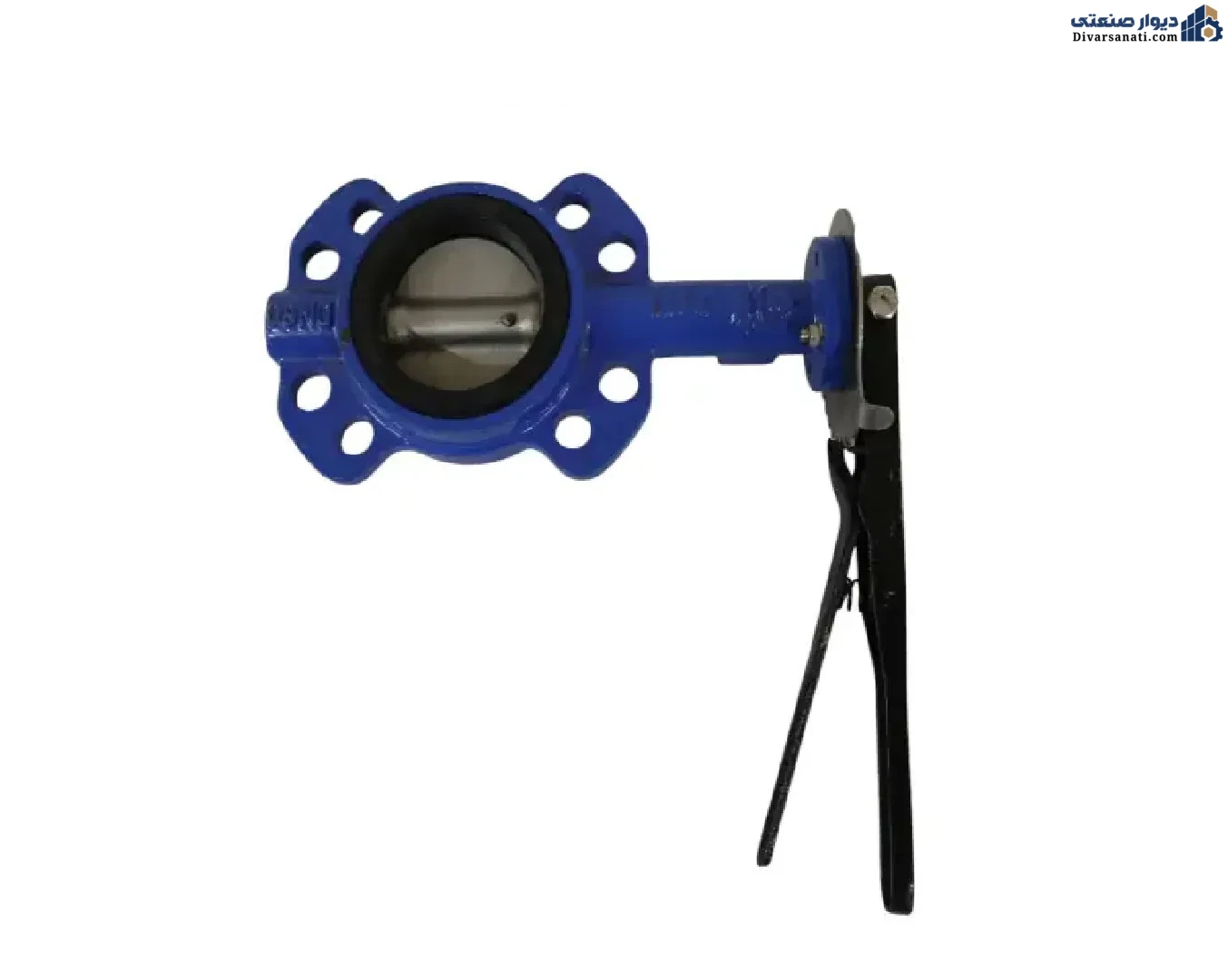

شیر ویفری 3 اینچ میراب از نوع پروانه‌ای (Butterfly Valve) بوده و به‌صورت بین‌فلنجی نصب می‌شود. این شیر برای قطع و وصل یا کنترل جریان در خطوط انتقال آب، تأسیسات موتورخانه‌ای و سیستم‌های صنعتی سبک کاربرد دارد.

مشخصات فنی

• سایز اسمی (DN): 3 اینچ (DN80)

• فشار کاری: PN16 (16 بار)

• نوع اتصال: ویفری (Wafer Type – نصب بین دو فلنج)

• استاندارد فلنج: DIN EN 1092-2 PN10/16

• نوع عملکرد: اهرمی (دستی) – در برخی مدل‌ها قابلیت نصب گیربکس

• کلاس آب‌بندی: نشتی صفر (Bubble Tight)

• دمای کاری: تا حدود 110 درجه سانتی‌گراد (بسته به نوع سیت)

جنس قطعات

• بدنه: چدن داکتیل GGG40 با پوشش اپوکسی پودری الکترواستاتیک (حداقل 250 میکرون)

• دیسک: چدن داکتیل با پوشش اپوکسی یا استنلس استیل

• محور: استنلس استیل مقاوم به خوردگی

• آب‌بند (Seat): EPDM مناسب آب شرب (در صورت سفارش NBR)

ابعاد تقریبی DN80

• فاصله Face to Face: حدود 46 میلی‌متر (طبق EN 558 سری 20)

• قطر خارجی بدنه: حدود 190–200 میلی‌متر

• وزن تقریبی: 6 تا 9 کیلوگرم

مزایا

• نصب آسان بین دو فلنج

• آب‌بندی کامل در فشار 16 بار

• پوشش مقاوم در برابر خوردگی

• مناسب برای آب آشامیدنی و سیالات غیرخورنده

• هزینه نگهداری پایین

کاربردها

• شبکه‌های آبرسانی

• تأسیسات ساختمانی

• موتورخانه‌ها

• سیستم‌های آبیاری

• صنایع سبک
