شبیه‌ساز پالس سریع گذرا PRIMA EFT61004TB-3816 سه‌فاز 5 کیلوولت 16 آمپر

توضیحات محصول

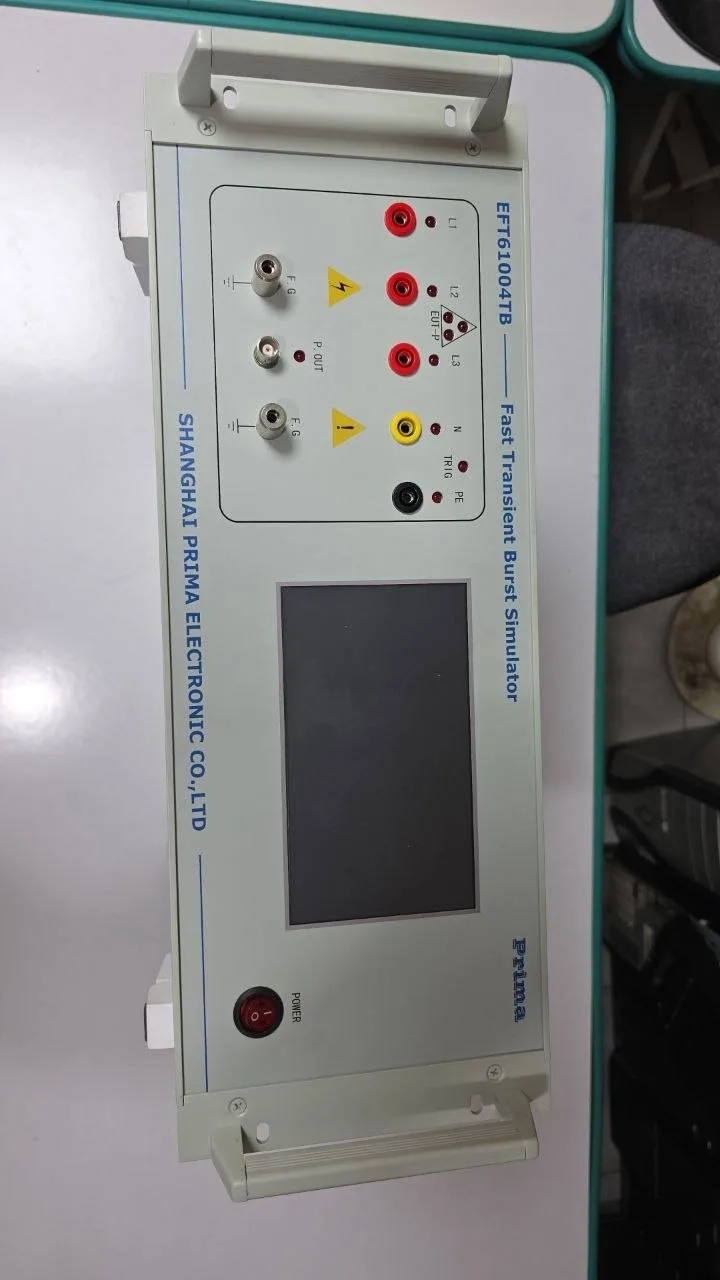

نمای جلویی دستگاه به‌عنوان بهترین تصویر مرجع انتخاب و به تصویر کاتالوگی با پس‌زمینه سفید تبدیل شده است.

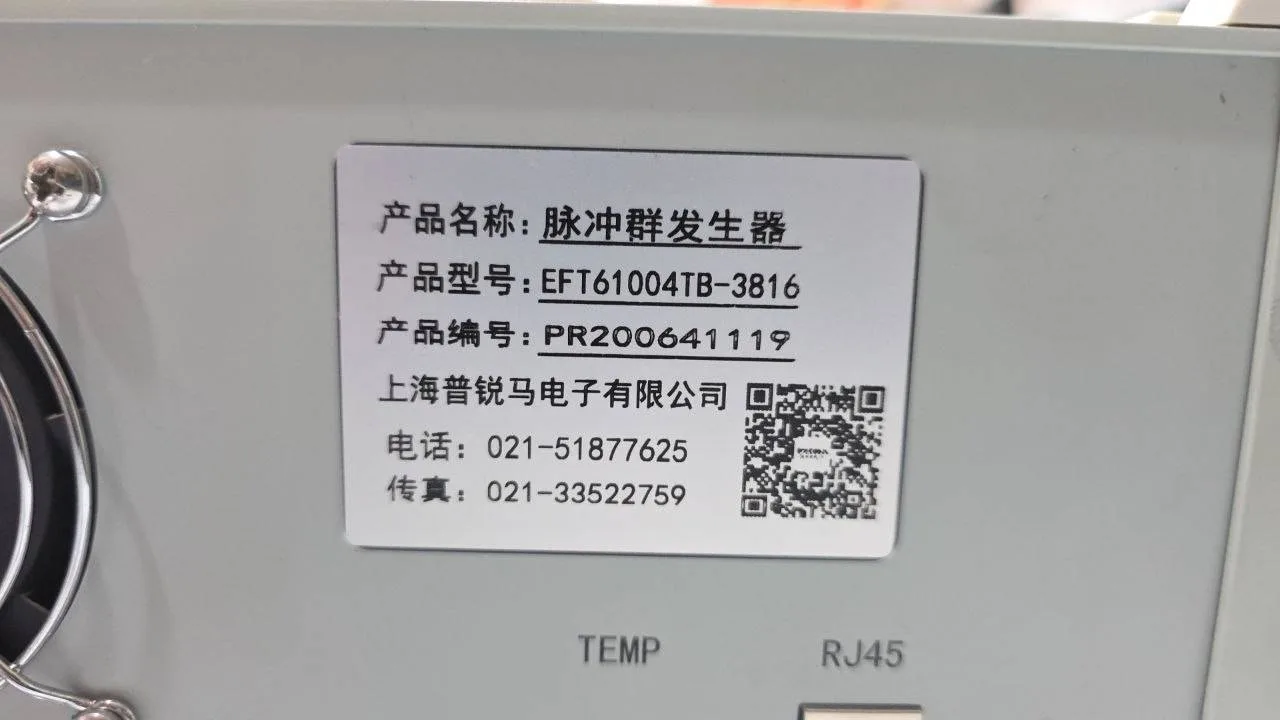

دستگاه PRIMA EFT61004TB-3816 یک شبیه‌ساز پالس‌های سریع گذرا یا EFT/Burst Simulator ساخت Shanghai Prima Electronic است. مدل کامل و شماره محصول PR200641119 از روی پلاک پشت دستگاه شناسایی شده‌اند. این تجهیز برای ارزیابی میزان ایمنی و پایداری تجهیزات الکتریکی و الکترونیکی در برابر نویزهای سریع و تکرارشونده ناشی از قطع بارهای القایی، عملکرد کنتاکتورها، رله‌ها و جرقه میان کنتاکت‌های سوئیچ طراحی شده است.

این مدل با الزامات آزمون IEC/EN 61000-4-4 و استاندارد چینی GB/T 17626.4 مرتبط است و در آزمایشگاه‌های EMC، واحدهای کنترل کیفیت، صنایع برق، اتوماسیون، مخابرات، تجهیزات پزشکی، لوازم خانگی و خطوط تولید الکترونیک کاربرد دارد. دستگاه امکان اعمال اختلال EFT به پورت‌های تغذیه، سیگنال، کنترل و اتصال زمین تجهیز تحت آزمون را فراهم می‌کند.

محدوده ولتاژ خروجی اعلام‌شده برای این سری از 200 تا 5000 ولت با دقت کمتر از ±10 درصد است. فرکانس تکرار پالس تا 1200 کیلوهرتز قابل تنظیم بوده و فرکانس‌های استاندارد 5 و 100 کیلوهرتز را نیز پوشش می‌دهد. امپدانس منبع 50 اهم، زمان صعود 5 نانوثانیه و عرض پالس در بار 50 اهم حدود 50 نانوثانیه اعلام شده است.

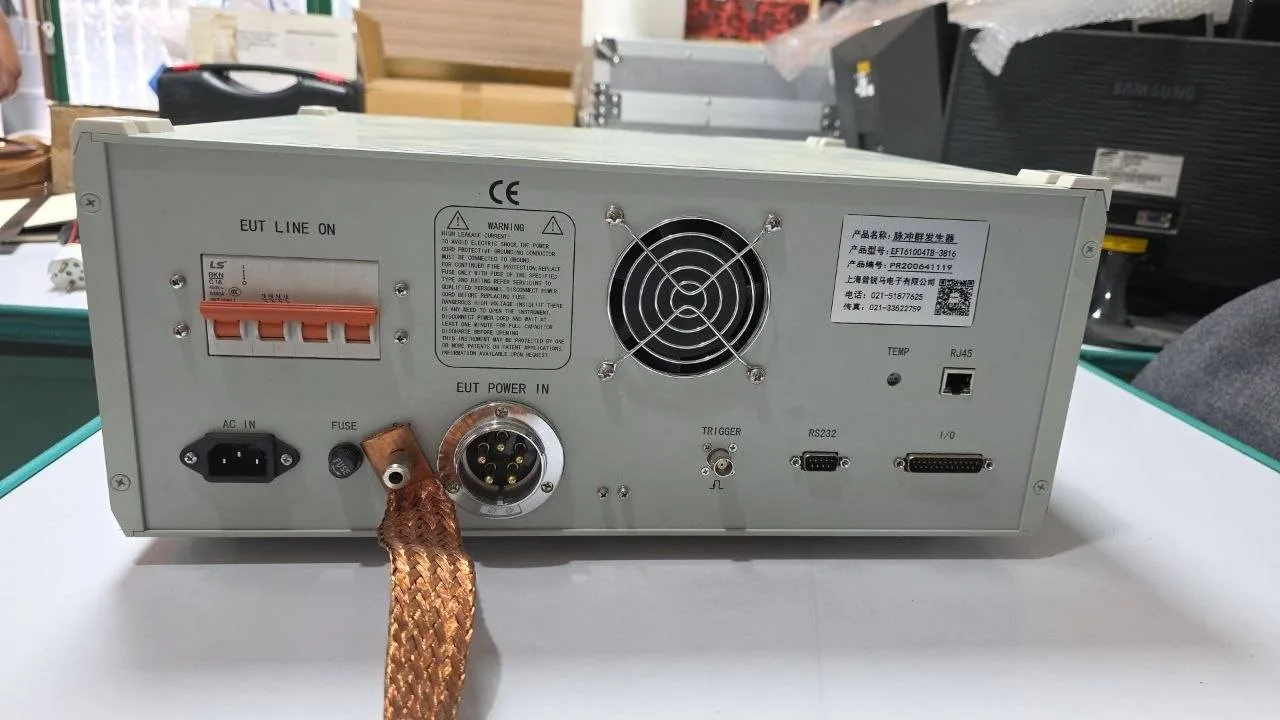

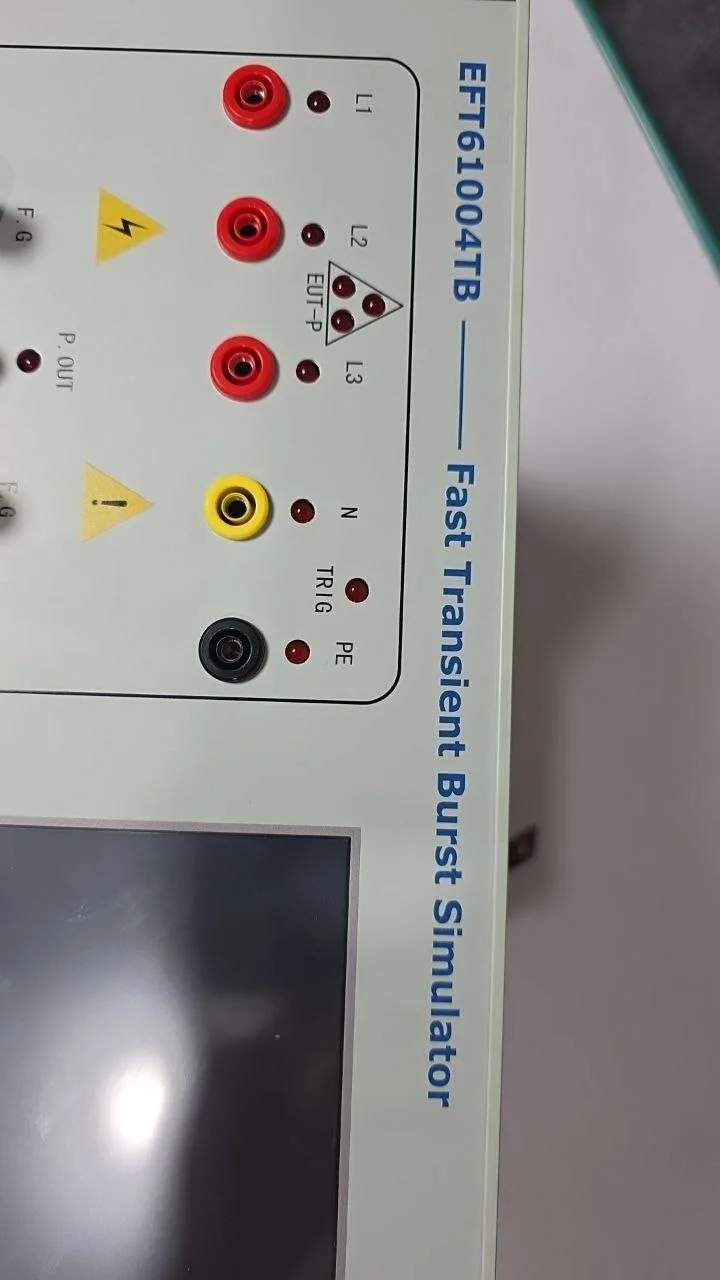

وجود شبکه کوپلینگ و دی‌کوپلینگ داخلی سه‌فاز پنج‌سیمه، این نمونه را برای آزمون تجهیزات سه‌فاز مناسب می‌کند. ظرفیت بار شبکه برای AC برابر 380 ولت و 16 آمپر و برای DC برابر 220 ولت و 16 آمپر ذکر شده است. پنل دستگاه نیز ترمینال‌های L1، L2، L3، نول و ارت، خروجی پالس، ورودی تریگر و صفحه‌نمایش لمسی را در اختیار کاربر قرار می‌دهد.

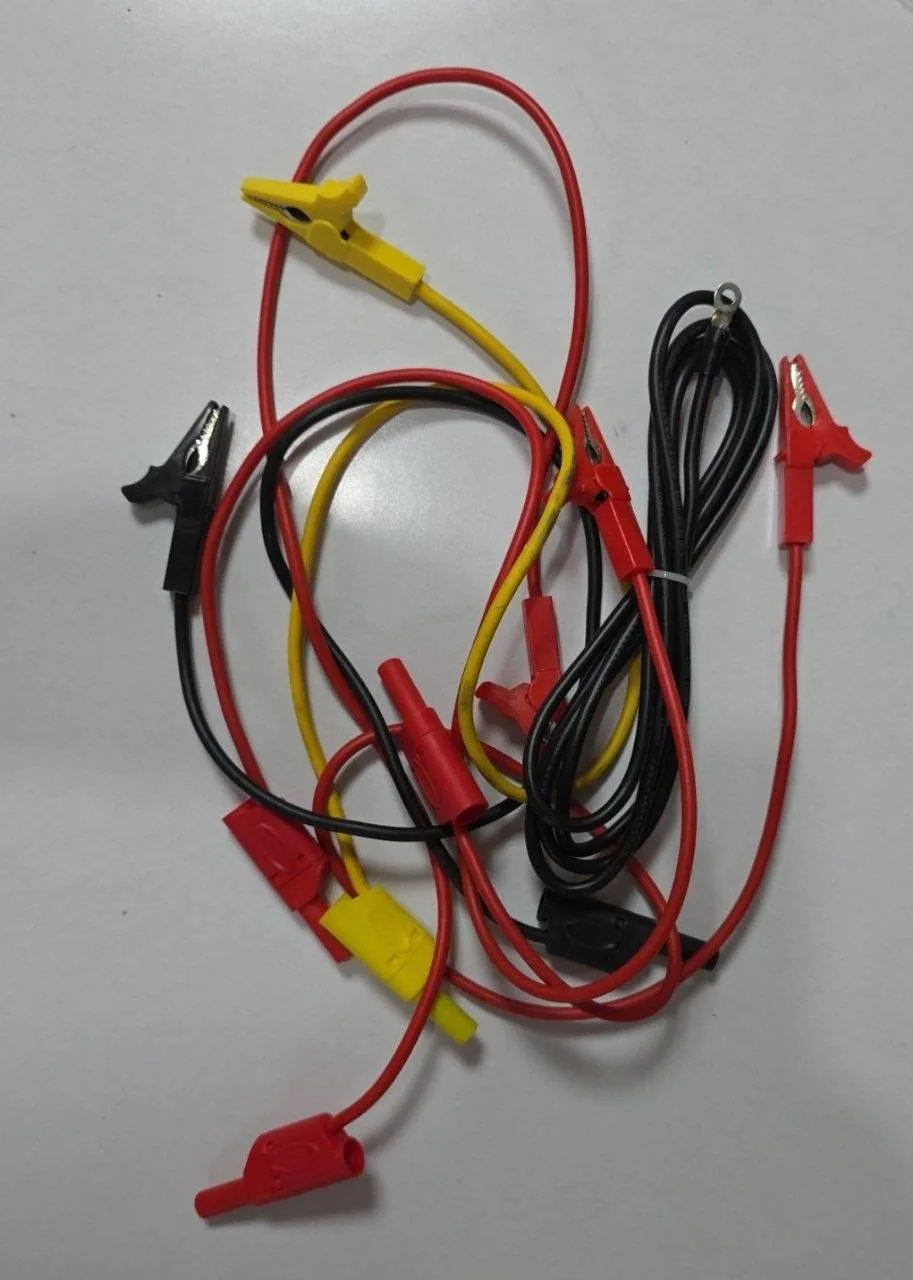

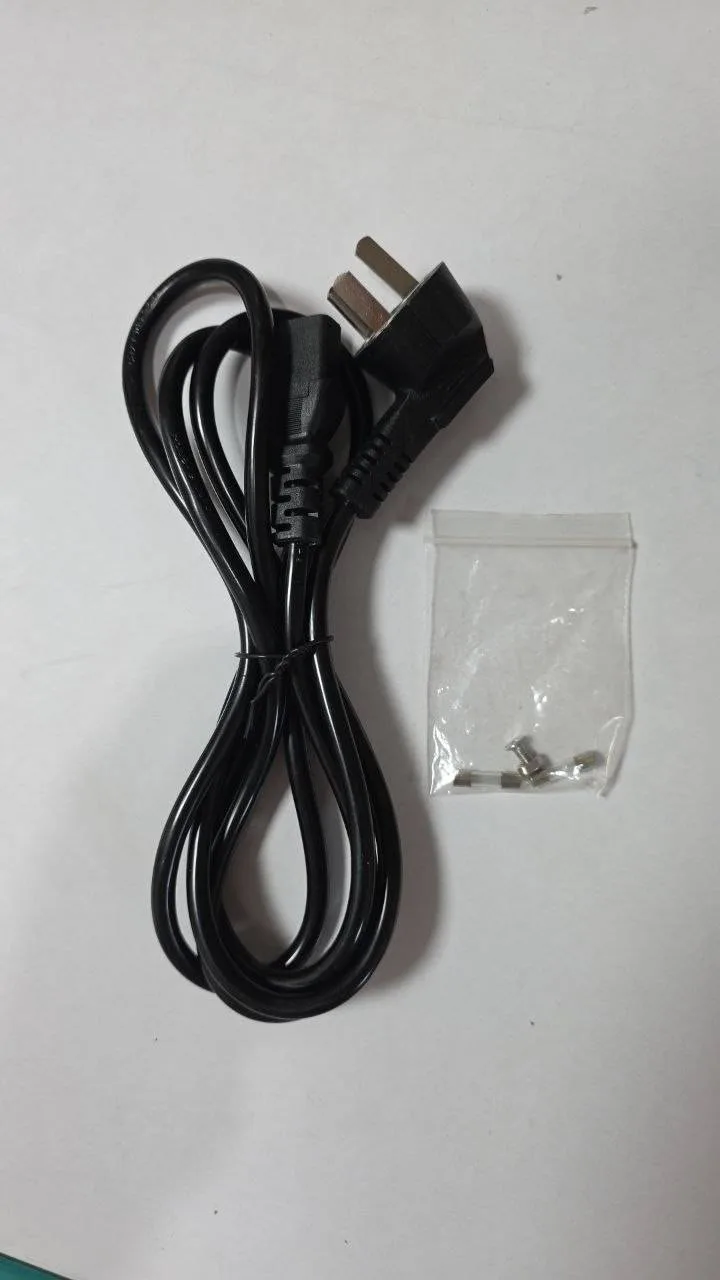

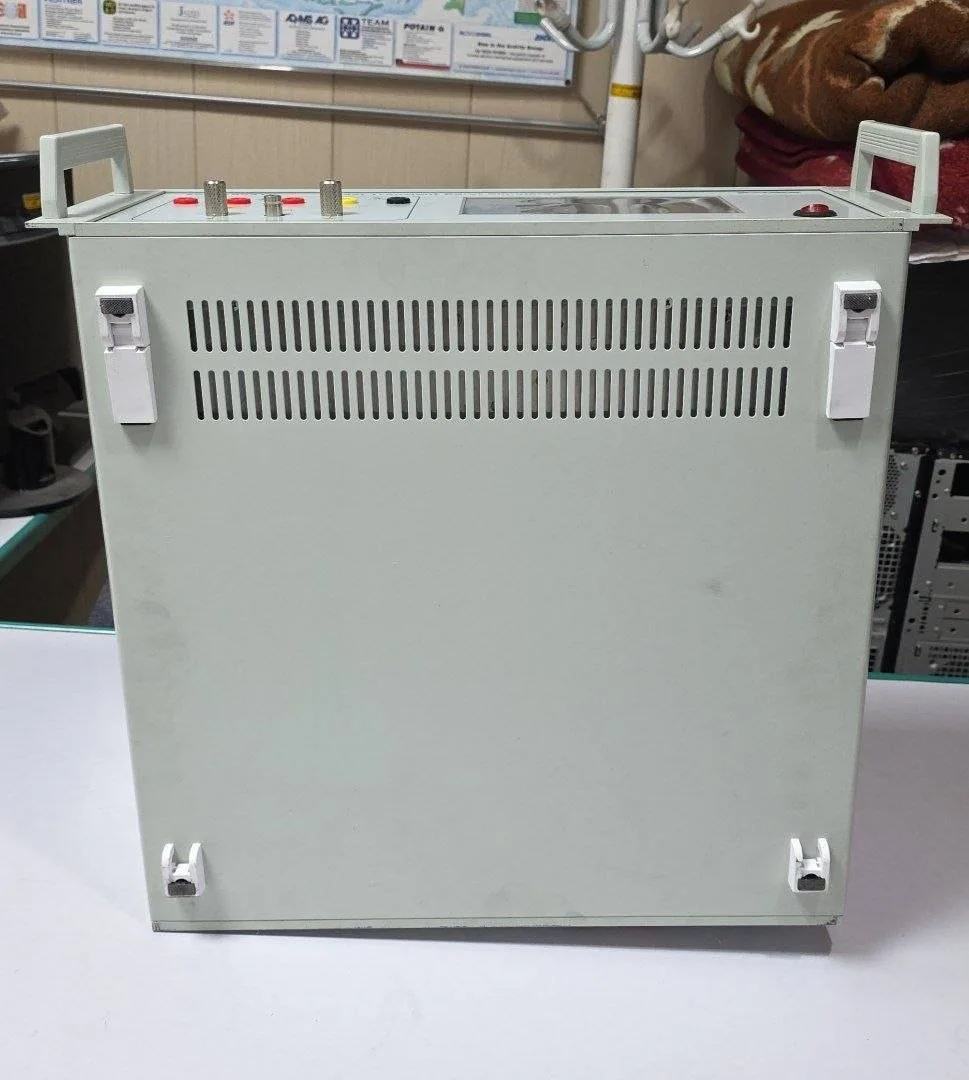

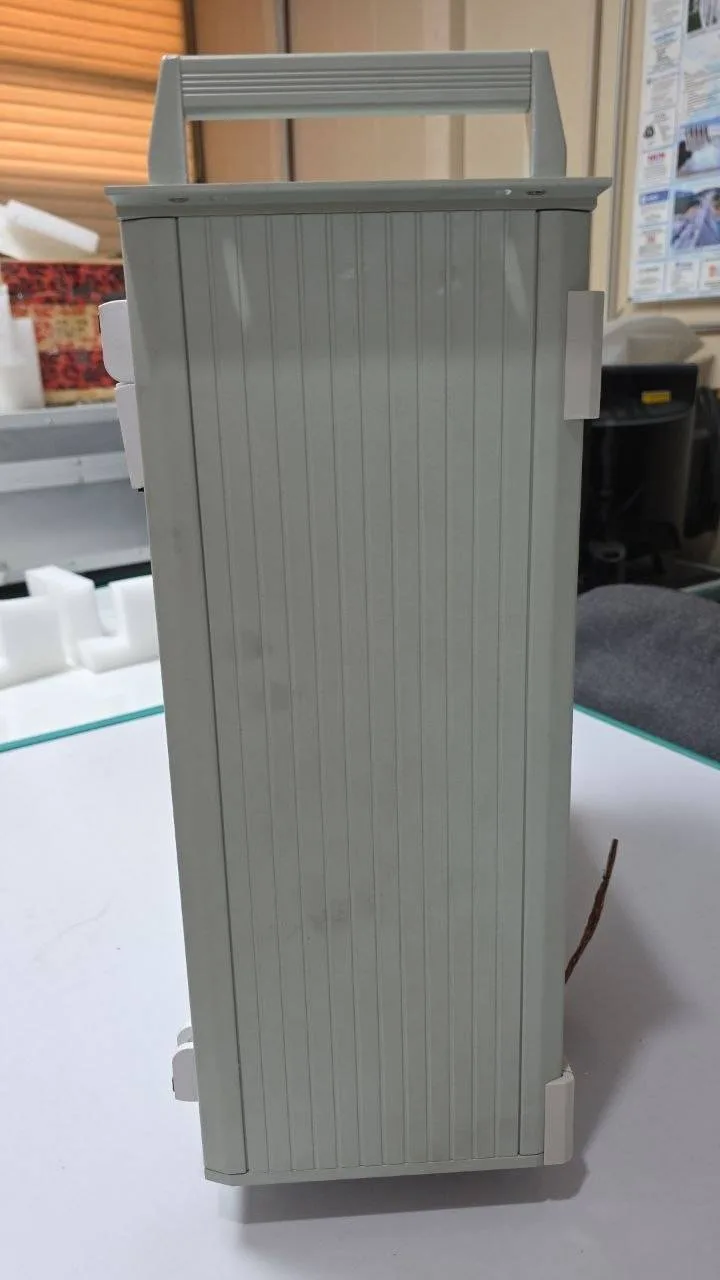

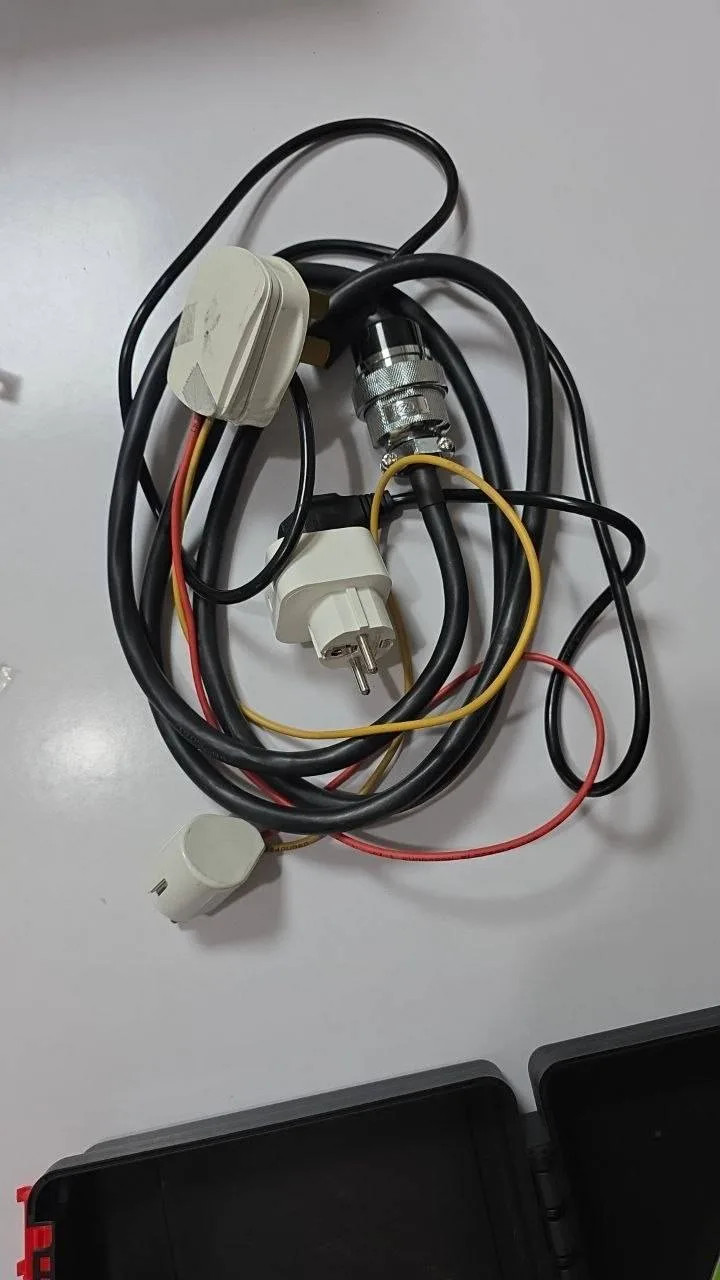

از روی تصاویر، ظاهر دستگاه کامل و دارای کابل‌ها و متعلقات تست است؛ اما سلامت مولد ولتاژ، شبکه CDN، نمایشگر، فن، تریگر و دقت شکل موج صرفاً با آزمون عملی و تجهیزات کالیبراسیون قابل تأیید است.

برای استعلام قیمت، هماهنگی تست تخصصی و خرید این دستگاه آزمون EMC، با کارشناسان دیوار صنعتی در ارتباط باشید.
