اسیلوسکوپ دیجیتال دو کانال GW Instek GDS-1072B با پهنای باند 70MHz و نرخ نمونه‌برداری 1GSa/s

توضیحات محصول

اسیلوسکوپ دیجیتال GW Instek مدل GDS-1072B یک دستگاه اندازه‌گیری دوکاناله از سری GDS-1000B است که برای مشاهده، ثبت و تحلیل شکل موج سیگنال‌های الکتریکی در آزمایشگاه‌ها، واحدهای تعمیرات و مراکز فنی استفاده می‌شود. این مدل دارای پهنای باند 70 مگاهرتز، ورودی تریگر خارجی و زمان صعود محاسباتی 5 نانوثانیه است؛ بنابراین برای بررسی مدارهای آنالوگ و دیجیتال، منابع تغذیه، بردهای الکترونیکی، درایورها و تجهیزات کنترلی گزینه‌ای کاربردی محسوب می‌شود.

نرخ نمونه‌برداری بلادرنگ دستگاه حداکثر 1 گیگا نمونه بر ثانیه و طول حافظه آن تا 10 میلیون نقطه است. این ظرفیت به کاربر اجازه می‌دهد بازه‌های طولانی‌تری از سیگنال را ثبت کرده و جزئیات رخدادهای سریع، نویز، پالس‌ها و تغییرات گذرا را با دقت بیشتری بررسی کند. نرخ به‌روزرسانی شکل موج نیز تا 50 هزار موج در ثانیه اعلام شده است.

نمایشگر رنگی 7 اینچی با وضوح 800×480 پیکسل، منوهای اندازه‌گیری خودکار، توابع ریاضی و قابلیت FFT، تحلیل سیگنال در حوزه زمان و فرکانس را ساده‌تر می‌کند. دستگاه از تریگرهای Edge، Pulse Width، Video، Rise & Fall، Timeout و Event Delay پشتیبانی کرده و به پورت‌های USB Host و USB Device مجهز است.

مدل GDS-1072B در وب‌سایت رسمی سازنده با وضعیت Phase Out معرفی شده است؛ در نتیجه هنگام خرید نمونه موجود، تست سلامت هر دو کانال، کلیدها، نمایشگر، تریگر، کالیبراسیون و پورت‌های ارتباطی اهمیت زیادی دارد.

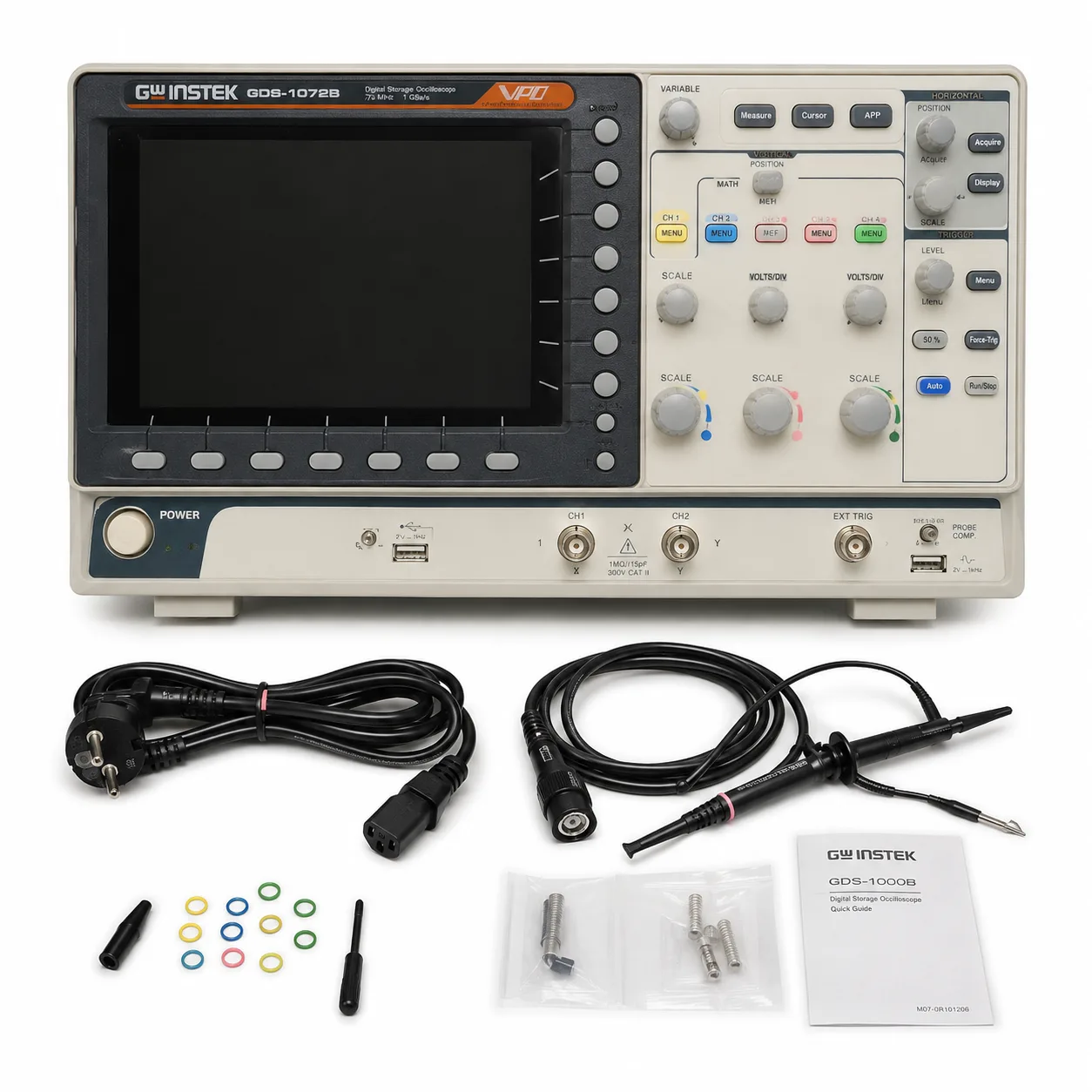

در تصاویر ارسالی، کابل برق، پروب اندازه‌گیری GTP-070B-4، متعلقات پروب و مدارک دستگاه دیده می‌شود؛ بااین‌حال، تعداد و کامل‌بودن اقلام همراه باید پیش از خرید تأیید شود.

برای استعلام قیمت، بررسی فنی دستگاه و هماهنگی تست عملکرد این اسیلوسکوپ، با کارشناسان دیوار صنعتی در ارتباط باشید.

و عمومی ویژگی‌های تخصصی

مشخصات فنی جدول بر اساس دیتاشیت رسمی سری GDS-1000B و اطلاعات قابل مشاهده روی دستگاه استخراج شده‌اند.
