شیر پروانهای ویفری 3 اینچ میراب اهرمی DN80 PN10/PN16
وضعیت:
گارانتی:
زمان آماده سازی:
برند:
قیمت اصلی: 69,000,000 تومان بود.60,000,000 تومانقیمت فعلی: 60,000,000 تومان.
2 در انبار
زمان باقی مانده تا پایان تخفیف
برای مذاکره و مشاوره خرید شماره خود را وارد کنید
مشاوره تخصصی
راهنمایی دقیق پیش از خرید
ضمانت کیفیت کالا
اطمینان از سلامت و اصالت
ارسال سریع کالا
هماهنگی ارسال تا مقصد
پشتیبانی حرفه ای
شنبه تا پنجشنبه 9-17
- امکان دریافت پیش‌فاکتور رسمی پیش از خرید فراهم است.
- کالا با هماهنگی ارسال مطمئن و پوشش بیمه‌ای تحویل می‌شود.
- مشخصات کالا بر اساس نیاز فنی پروژه تطبیق داده می‌شود.
- برای سفارش‌های صنعتی، امکان پرداخت منعطف بررسی می‌شود.
- بستری مطمئن و حرفه ای برای صنایع کشور
| وضعیت | نو انباری |
|---|---|
| برند | میراب |
| گارانتی | ندارد |
| زمان آماده سازی | 2 روز کاری |
| مدل | شیر پروانهای ویفری / Butterfly Valve |
| سال ساخت | 1401 |
| سایز اسمی | 3 اینچ / DN80 |
| وضعیت بدنه | سالم و بدون خط و خش |
| بسته بندی | کارتن |
| شرایط نگه داری | انبار خشک و استاندارد |
| نوع اتصال | ویفری، نصب بین دو فلنج |
| فشار کاری قابل عرضه | PN10 و PN16 |
| جنس بدنه مرجع | چدن داکتیل EN 1563 / EN-GJS-400-15 |
| جنس دیسک مرجع | استنلس استیل AISI 304 / 1.4301 |
| جنس لاینر | EPDM |
| جنس شفت مرجع | AISI 420 / 1.4021 |
| استاندارد طول شیر | ISO 5752 Series 20 / EN 558 Series 20 |
| استاندارد فلنج قابل نصب | PN6، PN10، PN16 و Class 150 |
توضیحات محصول
شیر ویفری 3 اینچ میراب از نوع شیر پروانهای بین‌فلنجی است که برای قطع و وصل سریع جریان و در برخی شرایط برای کنترل عبور سیال در خطوط لوله استفاده می‌شود. این محصول با طراحی فشرده، وزن کمتر نسبت به شیرهای فلنج‌دار و نصب آسان بین دو فلنج، گزینه‌ای کاربردی برای تاسیسات آبرسانی، موتورخانه‌ها، خطوط انتقال آب، سیستم‌های سرمایش و گرمایش، صنایع ساختمانی، کشاورزی و پروژه‌های پایپینگ صنعتی محسوب می‌شود.
بر اساس تصاویر، شیر دارای بدنه آبی‌رنگ، دیسک مرکزی، لاینر لاستیکی مشکی و عملگر اهرمی دستی است. در این ساختار، با چرخش اهرم به میزان 90 درجه، پروانه از حالت باز به بسته تغییر وضعیت می‌دهد و کاربر می‌تواند مسیر سیال را سریع و ساده مدیریت کند. طبق راهنمای فنی میراب، شیرهای پروانهای ویفری با دیسک هم‌مرکز برای قطع و وصل جریان طراحی شده‌اند و استفاده مداوم به عنوان شیر کنترلی باید با درنظرگرفتن شرایط سیال، سرعت، فشار و دمای کاری انجام شود.
یکی از مزایای مهم این نوع شیر، لاینر الاستومری داخلی است که علاوه بر آب‌بندی، بخشی از سطح داخلی بدنه را پوشش می‌دهد و باعث کاهش تماس مستقیم بدنه با سیال می‌شود. همچنین در راهنمای میراب ذکر شده که برای نصب این شیر در خط، به استفاده از گسکت جداگانه نیاز نیست و آب‌بندی از دو طرف پروانه انجام می‌شود.
ویژگی‌های عمومی
| مشخصه | توضیحات |
|---|---|
| نام محصول | شیر ویفری 3 اینچ میراب |
| نوع شیر | شیر پروانهای ویفری / Butterfly Valve |
| برند | میراب |
| سایز اسمی | 3 اینچ / DN80 |
| نوع اتصال | ویفری، نصب بین دو فلنج |
| نوع عملگر | اهرمی دستی |
| رنگ بدنه | آبی، مطابق تصاویر محصول |
| کاربرد اصلی | قطع و وصل جریان سیال در خطوط لوله |
| مدل دقیق | نامشخص |
| کد فنی / پارت نامبر | نامشخص |
ویژگی‌های تخصصی
| ویژگی فنی | مقدار / توضیح |
|---|---|
| سایز نامی | DN80 معادل 3 اینچ |
| فشار کاری قابل عرضه | PN10 و PN16، نیازمند تطبیق با پلاک محصول |
| جنس بدنه مرجع | چدن داکتیل EN 1563 / EN-GJS-400-15 در کاتالوگ میراب ذکر شده است. |
| جنس دیسک مرجع | استنلس استیل AISI 304 / 1.4301 در منابع فروش این مدل ذکر شده؛ از روی تصویر قطعی نیست. |
| جنس لاینر | EPDM؛ در برخی سفارش‌ها NBR نیز قابل انتخاب است. |
| جنس شفت مرجع | AISI 420 / 1.4021 یا استیل‌های دیگر طبق جدول متریال میراب |
| استاندارد طول شیر | ISO 5752 Series 20 / EN 558 Series 20 برای شیر ویفری میراب ذکر شده است. |
| استاندارد فلنج قابل نصب | PN6، PN10، PN16 و Class 150 در جدول ابعادی میراب آمده است. |
| وزن مرجع DN80 اهرمی | حدود 4.5 کیلوگرم در جدول ابعادی شیر ویفری با اهرم میراب |
| دمای کاری لاینر | NBR تا 70°C و EPDM تا 120°C در کاتالوگ میراب ذکر شده است. |
این محصول برای پروژه‌هایی مناسب است که به شیر سبک، کم‌جا، قابل نصب سریع و قابل سرویس در خطوط آب و تاسیسات نیاز دارند. پیش از خرید، تطبیق فشار کاری PN10 یا PN16، نوع سیال، دمای کارکرد، استاندارد فلنج و وضعیت سلامت لاینر و دیسک توصیه می‌شود. برای انتخاب دقیق، استعلام قیمت و دریافت مشاوره خرید شیرآلات صنعتی، با کارشناسان دیوار صنعتی در ارتباط باشید.
محصولات مرتبط

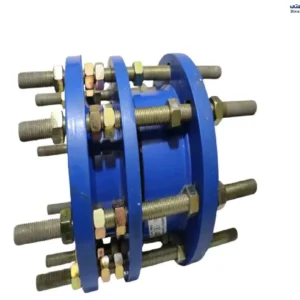

اتصال قابل پیاده شدن چدنی 6 اینچ میراب
