اسیلوسکوپ دیجیتال دو کانال GW Instek GDS-1072B با پهنای باند 70 مگاهرتز

توضیحات محصول


توجه: تصاویر ارسالی مربوط به همان اسیلوسکوپ محصول قبلی هستند. این بار عکس اصلی مستقیماً از بهترین تصویر واقعی دستگاه استخراج، اصلاح جهت و روی پس‌زمینه سفید قرار داده شده است.

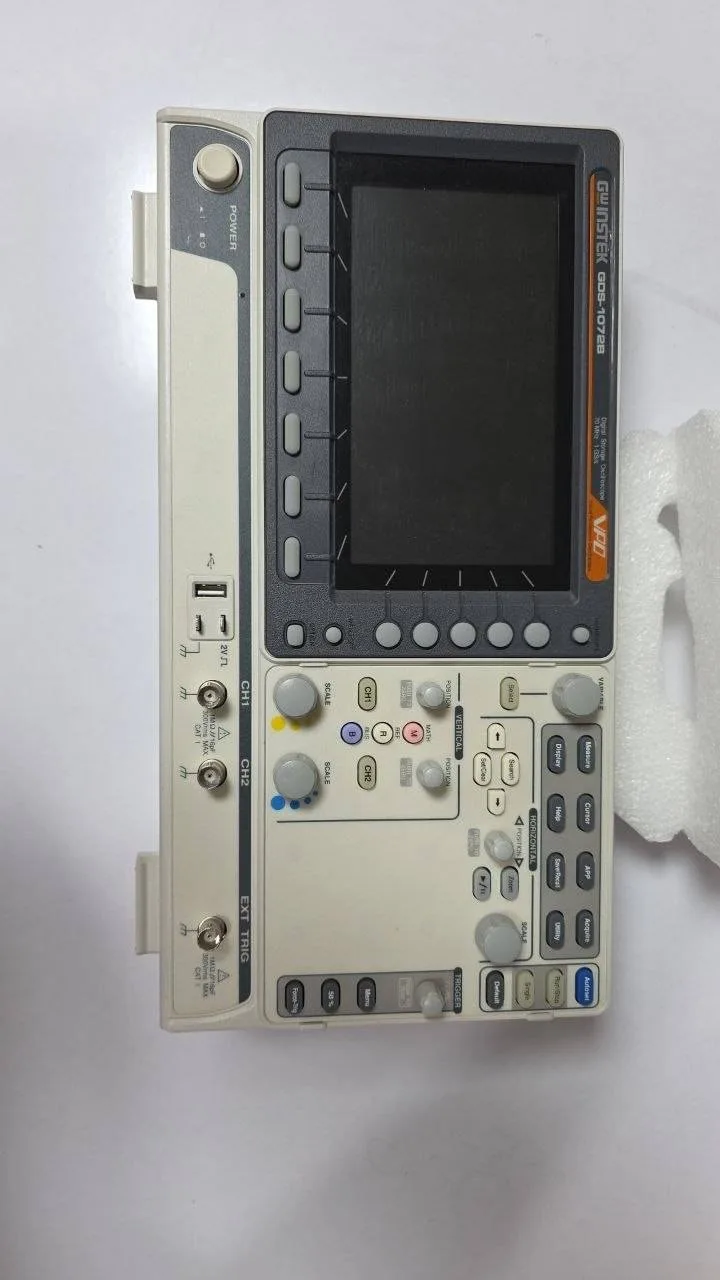

اسیلوسکوپ دیجیتال GW Instek مدل GDS-1072B یک ابزار اندازه‌گیری رومیزی دوکاناله برای مشاهده، ثبت و تحلیل سیگنال‌های الکتریکی است. این دستگاه با پهنای باند 70 مگاهرتز، زمان صعود محاسباتی 5 نانوثانیه و ورودی مجزای تریگر خارجی، برای تعمیرگاه‌های الکترونیک، آزمایشگاه‌های آموزشی، واحدهای تحقیق و توسعه و بخش نگهداری تجهیزات صنعتی مناسب است.

حداکثر نرخ نمونه‌برداری بلادرنگ این مدل 1 گیگا نمونه بر ثانیه و طول حافظه آن تا 10 میلیون نقطه است. این ترکیب امکان بررسی دقیق پالس‌ها، نویز، تغییرات گذرا و رخدادهایی را فراهم می‌کند که در بازه زمانی کوتاه اتفاق می‌افتند. نرخ به‌روزرسانی حداکثر 50 هزار شکل موج در ثانیه نیز به شناسایی سریع‌تر ناهنجاری‌های سیگنال کمک می‌کند.

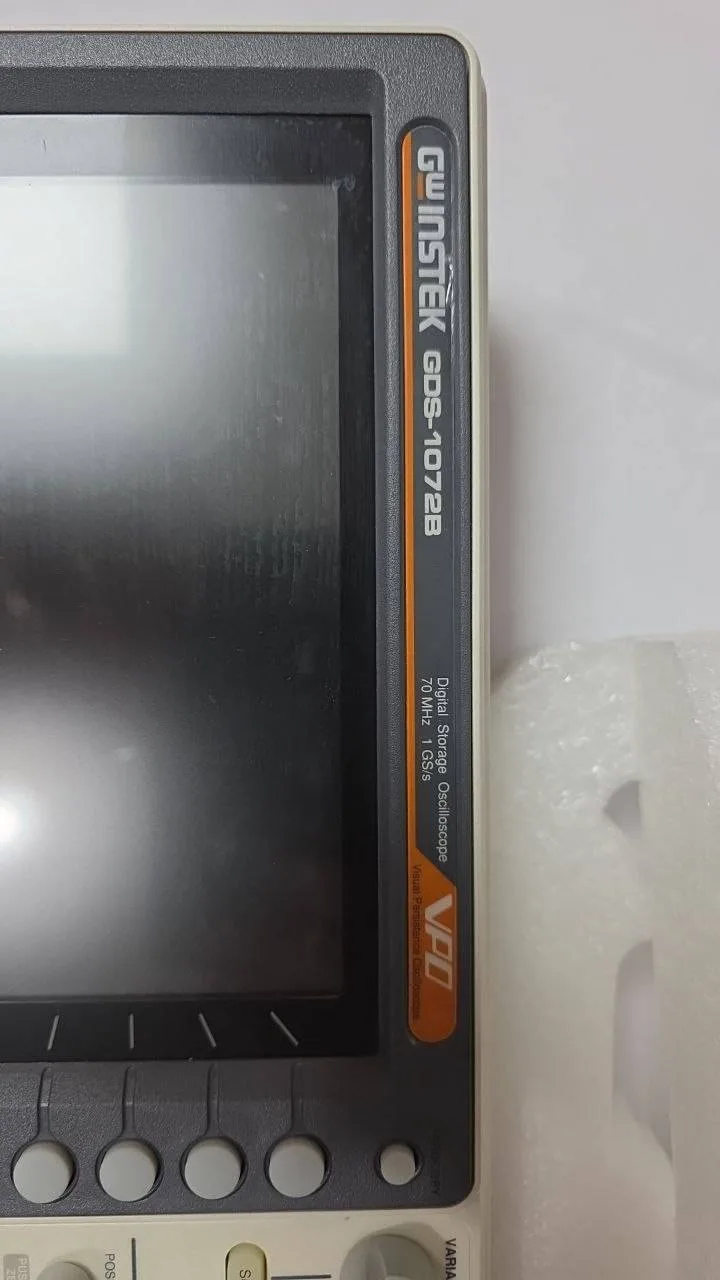

نمایشگر رنگی 7 اینچی WVGA با وضوح 800×480 پیکسل، منوهای اندازه‌گیری خودکار، قابلیت FFT و توابع ریاضی، تحلیل سیگنال در حوزه زمان و فرکانس را ساده‌تر می‌کند. دستگاه از کمک می‌کند. citeturn383988view0turn383988view1

نمایشگر رنگی 7 اینچی WVGA با وضوح 800×480 پیکسل، منوهای اندازه‌گیری خودکار، قابلتحلیل سیگنال در حوزه زمان و فرکانس را ساده‌تر می‌کند. دستگاه از مدهای تریگر Edge، Pulse Width، Video، Rise & Fall، Timeout و Event Delay پشتیبانی کرده و دارای درگاه‌های USB Host و USB Device است. citeturn383988view0

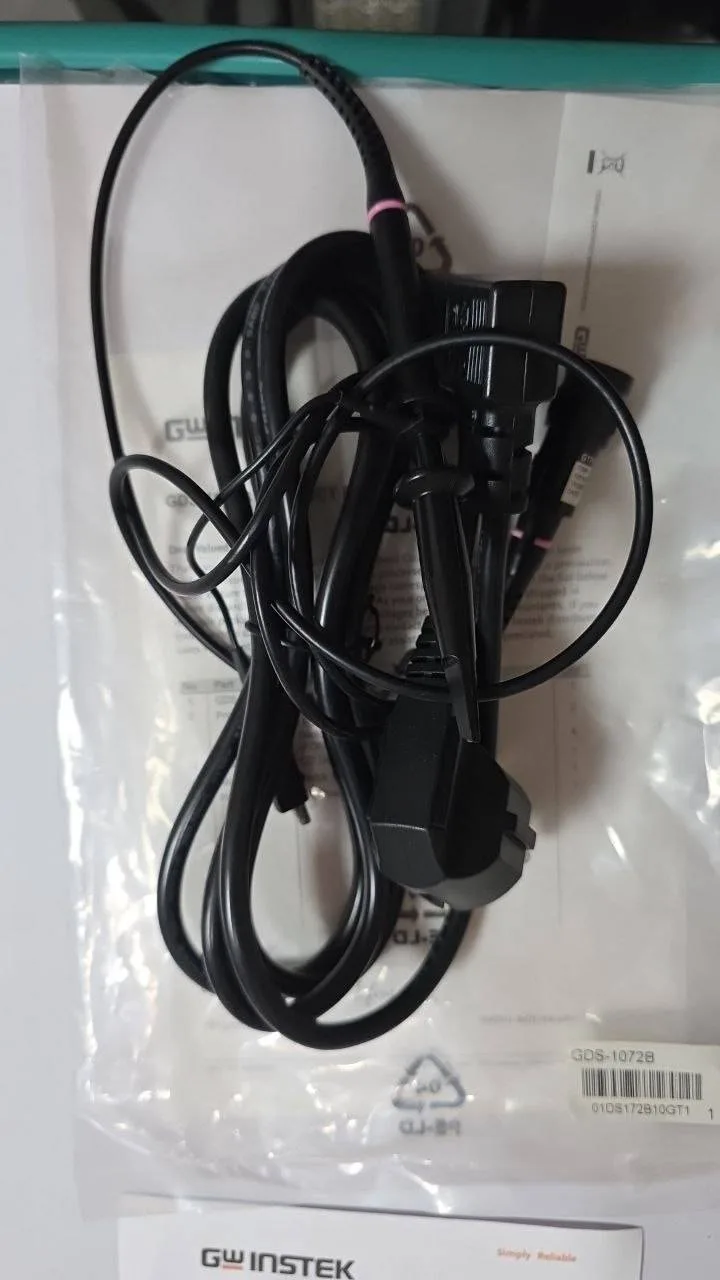

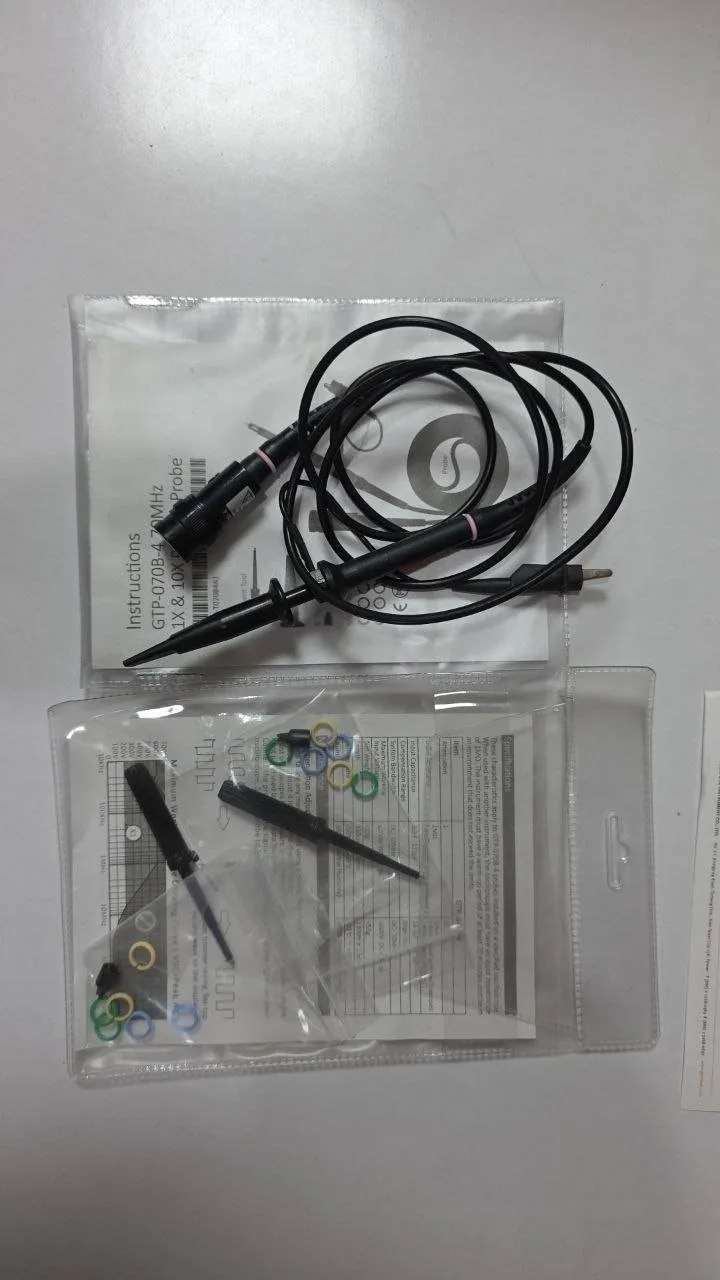

این تجهیزات در تست منابع تغذیه، بردهای الکترونیکی، مدارهای فرمان، سنسورها، مبدل‌ها، درایورها و سامانه‌های کنترلی کاربرد دارند. طبق تصاویر، کابل برق، پروب و متعلقات جانبی همراه دستگاه دیده می‌شوند؛ بااین‌حال تعداد دقیق اقلام و سلامت عممعامله بررسی شود.

مدل GDS-1072B در حال حاضر توسط سازنده با وضعیت Phase Out معرفی شده است؛ بنابراین تست کانال‌ها، تریگر، نمایشگر، کلیدها، کالیبراسیون و پورت‌های ارتباطی پیش از خرید ضروری است. citeturn383988view1

برای دریافت قیمت، هماهنگی تست فنی و خرید این اسیلوسکوپ، با کارشناسان دیوار صنعتی در ارتباط باشید.
